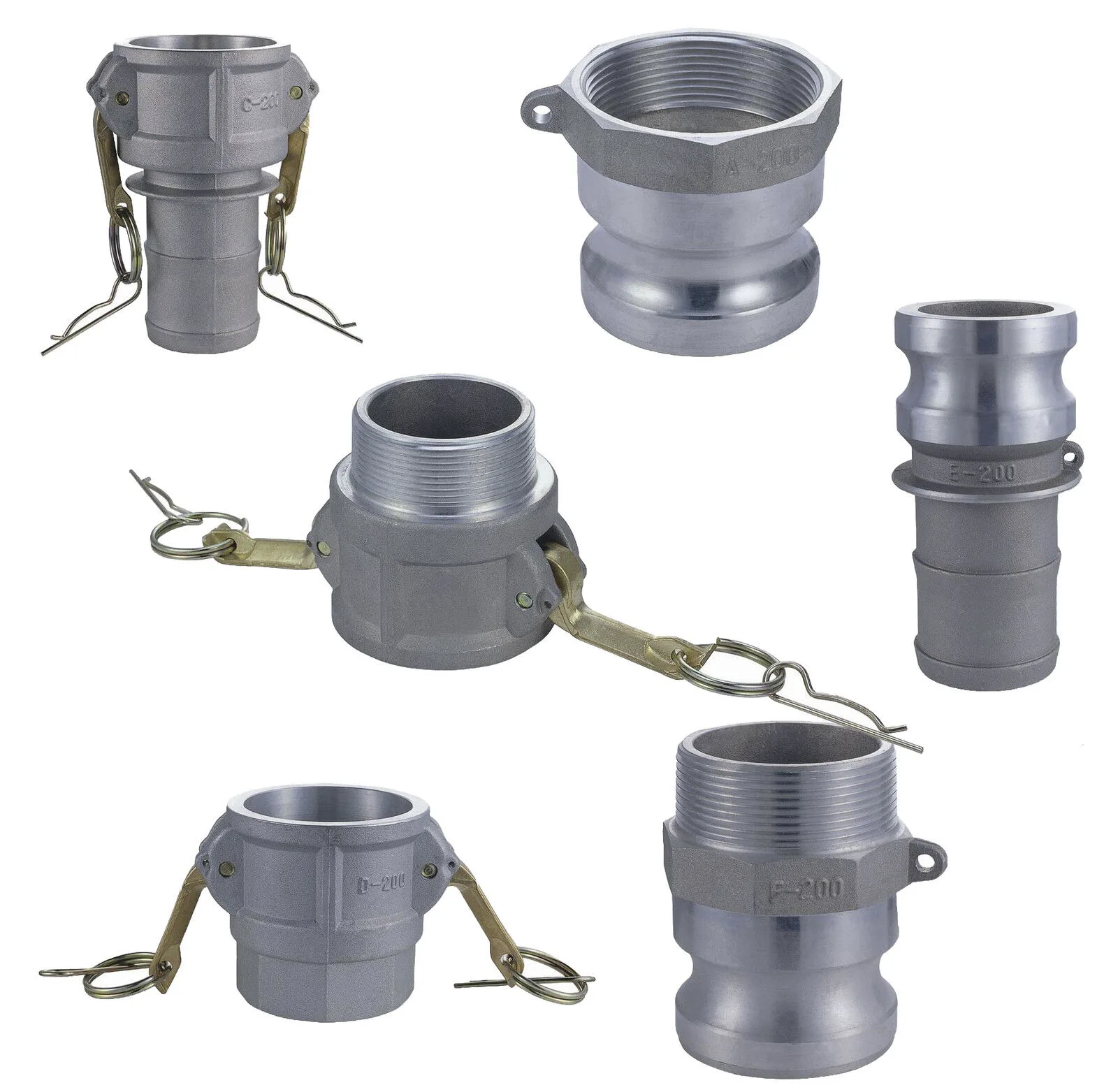

وصلات سريعة بنظام الكامة والحز (كاملوك) للخراطيم والمواسير بالأنواع من A إلى F . يُدخل الطرف الذكري في الأنثوي ثم تُغلق ذراعا الكامة باليد على الحز. تتوفر من الألومنيوم والنحاس الأصفر والفولاذ المقاوم للصدأ AISI 316 والبولي بروبيلين.
الأسعار عند الطلب. تواصل معنا للتأكد من التوفر والحصول على عرض سعر.
وصلات الكامة والحز (كاملوك) تصل الخراطيم والمواسير باليد بحركة واحدة. يُدخل الطرف الذكري (adapter) في الطرف الأنثوي (coupler) ثم تُغلق ذراعا الكامة على حز الطرف الذكري فتنضغط الحشية المستقرة في الطرف الأنثوي. وهناك ستة أشكال: الأنواع A و E و F أطراف ذكرية بكامة ذكرية، والأنواع B و C و D أطراف أنثوية بكامة أنثوية وذراعين. ولا يتصل الطرف الذكري إلا بطرف أنثوي؛ فطرفان ذكريان أو أنثويان لا يتصلان أبداً. أما أغطية الغبار DC فتركّب على الأطراف الذكرية، وسدادات الغبار DP على الأطراف الأنثوية، وكلاهما ليس جزءاً يتحمل الضغط.
تُصنع الأجسام من الألومنيوم والنحاس الأصفر والفولاذ المقاوم للصدأ AISI 316 والبولي بروبيلين المقوّى بالألياف الزجاجية، بمقاسات من 1/2 إلى 8 بوصة بحسب الخامة. وضغوط التشغيل التي تنشرها Tubes International للبضاعة الأوروبية هي 9 bar عند 1/2 بوصة، و 10 bar من 3/4 إلى 4 بوصة، و 5 bar عند 5 و 6 بوصة للنحاس والألومنيوم، بينما يحتمل AISI 316L قيمة 10 bar حتى 4 بوصة و 9 bar عند 5 و 6 بوصة. أما الوصلات المصنّعة وفق المواصفة الأمريكية A-A-59326 فتصنيفها أعلى؛ إذ تنشر Dixon قيمة 250 psi من 3/4 إلى 2 بوصة. أي أن المقاس الاسمي الواحد قد يحمل تصنيفين متباعدين، وعند عدم توثيق المنشأ يُعتمد الرقم الأدنى.
تختلف الأسنان كذلك باختلاف النمط. فالوصلات الأمريكية بأسنان NPT ، والوصلات الأوروبية وفق EN 14420-7 بأسنان ذكرية BSPT وأسنان أنثوية BSP أسطوانية تُحكم على حشية مسطحة. وتتطابق أطراف الكامة بين النمطين بينما لا تتطابق أسنان جهة الماسورة، وهذا أشيع خطأ عند الطلب في هذا الصنف. والحشيات NBR قياسية من -40 إلى +93 درجة مئوية، مع توفر EPDM حتى +150 و FKM حتى +200 والنيوبرين حتى +107 وخيارات مغلفة بـ PTFE . أما وصلات البولي بروبيلين فتقتصر على +70 درجة مئوية وتفقد 40 بالمئة من ضغط تشغيلها عند تلك الحرارة.
تنص Dixon صراحةً على أنه لا يجوز بأي حال استخدام وصلات الكامة والحز في خدمة الهواء المضغوط أو البخار. ويُلاحظ كذلك أن مقاسي 1/2 و 8 بوصة لا تغطيهما أي مواصفة، فهما غالباً غير متبادلين بين المصنّعين ويجب شراؤهما كأزواج متطابقة. وعند الطلب يُحدَّد المقاس وحرف النوع ومادة الجسم وشكل السن ونوع الحشية.
| المواصفة | A-A-59326 (سابقاً MIL-C-27487 ) للنمط الأمريكي، و EN 14420-7 للنمط الأوروبي |
|---|---|
| الأنواع | A و F طرفان ذكريان بسن أنثوي وذكري، و E طرف ذكري بطرف خرطوم، و B طرف أنثوي بسن ذكري، و C طرف أنثوي بطرف خرطوم، و D طرف أنثوي بسن أنثوي، و DC غطاء غبار للأطراف الذكرية، و DP سدادة غبار للأطراف الأنثوية. ولا يتصل الطرف الذكري إلا بطرف أنثوي. |
| مادة الجسم | ألومنيوم، نحاس أصفر (برونز)، فولاذ مقاوم للصدأ AISI 316 ، بولي بروبيلين مقوّى بالألياف الزجاجية. والأذرع من ستانلس AISI 304 قياسياً، ومن النحاس في وصلات الألومنيوم من 1.1/4 إلى 4 بوصة. |
| نطاق المقاسات | من 1/2 إلى 8 بوصة للألومنيوم، ومن 1/2 إلى 6 بوصة للفولاذ المقاوم للصدأ AISI 316 وللنحاس الأصفر، ومن 1/2 إلى 4 بوصة للبولي بروبيلين. وتختلف المديات بين المصنّعين؛ فبعض مديات النحاس تتوقف عند 4 بوصة. |
| ضغط التشغيل | البضاعة الأوروبية ( Tubes International ): النحاس والألومنيوم 9 bar عند 1/2 بوصة و 10 bar من 3/4 إلى 4 بوصة و 5 bar عند 5 - 6 بوصة، و AISI 316L قيمة 10 bar حتى 4 بوصة و 9 bar عند 5 - 6 بوصة، والبولي بروبيلين 5 bar عند 1/2 بوصة و 7 bar من 3/4 إلى 2 بوصة و 4 bar من 3 إلى 4 بوصة. والبضاعة الأمريكية وفق A-A-59326D ( Dixon ، عند 21 مئوية وحشية Buna-N ): 150 psi عند 1/2 بوصة، و 250 psi من 3/4 إلى 2 بوصة، و 150 psi عند 2.1/2 بوصة، و 125 psi عند 3 بوصة، و 100 psi عند 4 بوصة، و 75 psi عند 5 - 6 بوصة، و 50 psi عند 8 بوصة. ويُعتمد الرقم الأدنى عند عدم توثيق المنشأ. |
| مادة الحشية ودرجة الحرارة | NBR قياسية من -40 إلى +93 مئوية، EPDM من -30 إلى +150 ، FKM ( Viton ) من -40 إلى +200 ، نيوبرين من -50 إلى +107 ، PTFE/NBR من -40 إلى +93 ، PTFE/Viton من -40 إلى +200 ، FEP/سيليكون من -60 إلى +205 . وارتفاع الحرارة وحشيات PTFE يخفّضان تصنيف الضغط. |
| شكل السن | النمط الأمريكي وفق A-A-59326 : أسنان NPT ذكرية وأنثوية. والنمط الأوروبي وفق EN 14420-7 : سن ذكري مخروطي BSPT (وفق EN 10226-1 ) وسن أنثوي BSP ، وقد أضافت EN 14420-7 حشية سن مسطحة على الأطراف الأنثوية الملولبة. وتذكر Tubes International أن وصلاتها الملولبة تُحكم على السن ( BSPT ذكري و BSP أنثوي)، وتتوفر كذلك بأسنان NPT . وتتطابق أطراف الكامة بين النمطين، بينما لا تتطابق أسنان جهة الماسورة. |
| قيود الاستخدام | لا تُستخدم في خدمة الهواء المضغوط أو البخار. ويقتصر البولي بروبيلين على +70 درجة مئوية مع تخفيض ضغط التشغيل 40 بالمئة عندها. وأغطية وسدادات الغبار ليست أجزاءً تتحمل الضغط. ولا تغطي أي مواصفة مقاسي 1/2 و 8 بوصة، وهما غالباً غير متبادلين بين المصنّعين. |
