مفصل تمدد مطاطي ثنائي الكرة، بأطراف وصلة اتحاد قابلة للفك

هذا مفصل تمدد مطاطي ثنائي الكرة بأطراف وصلة اتحاد ملولبة. يمنح القوسان المصبوبان على التوالي حركة أكبر مما يمنحه قوس مفرد بالطول نفسه بين الوجهين، كما تتيح صامولة الاتحاد في كل طرف فك المفصل دون تحريك الشبكة أو المباعدة القسرية بين طرفَي الخط.

يتبع البناء النمط المحدد في ASTM F1123 لمفاصل التمدد غير المعدنية ذات الأقواس: أنبوب داخلي من مادة مرنة مدعّم بطبقات متعددة من النسيج المنسوج أو حبال الإطارات، تحت غلاف من المطاط الصناعي. وفي التصاميم متعددة الأقواس تشترط ASTM F1123 أن يعتمد الصانع سعة الحركة بشهادة منه لا أن تُقرأ من جدول، لذا فإن القيم المحورية والجانبية والزاوية المنشورة للمقاس المورَّد هي الحاكمة.

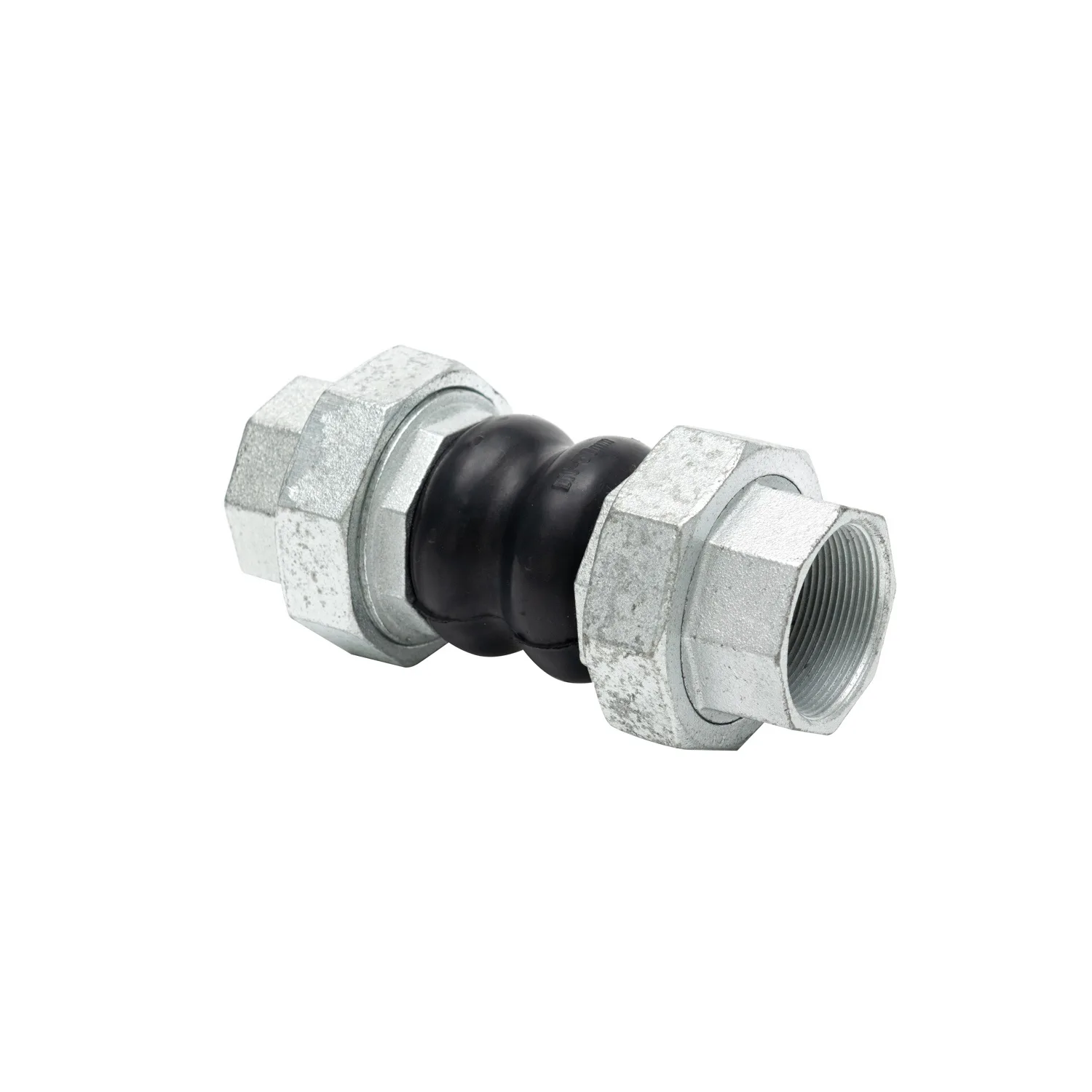

تُستخدم المفاصل ذات أطراف وصلة الاتحاد في وصلات المضخات صغيرة القطر، ومجموعات تعزيز الضغط، وخطوط المبرّدات وأبراج التبريد، والوحدات الجاهزة، حيث لا يتسع المكان لوصلة فلنجية وحيث يلزم إخراج الوحدة للصيانة. وأطراف المفصل الظاهر في الصورة من الحديد المطاوع المجلفن بلولبة داخلية وصامولة اتحاد سداسية.

عند الطلب حدّد: القطر الاسمي؛ وشكل اللولب — BSP مخروطي وفق ISO 7-1 أو BSP أسطواني وفق ISO 228-1 أو NPT وفق ASME B1.20.1 ، وهي غير متبادلة؛ والسائل ودرجة حرارته؛ وضغط التشغيل؛ والحركة المطلوبة. واطلب EPDM لخدمات الماء والجلايكول والنتريل للزيت، فمادة EPDM غير متوافقة مع الزيوت المعدنية.
