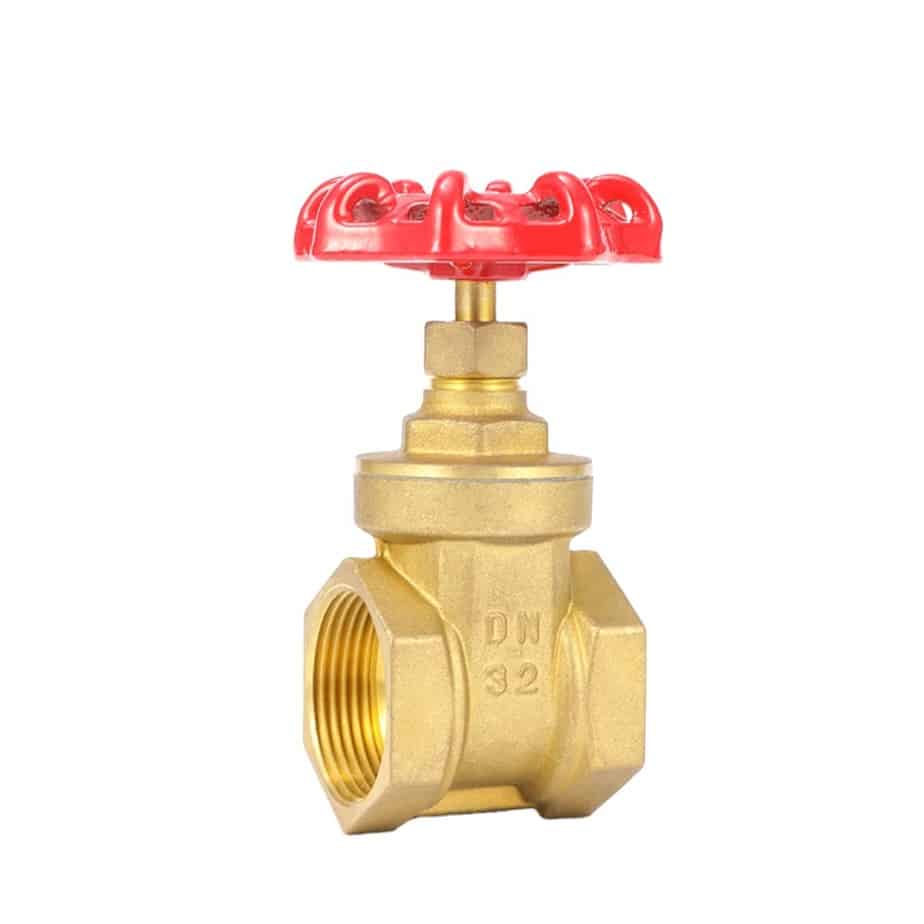

صمام بوابة نحاسي

يغلق صمام البوابة بقرص إسفيني ينزل عبر كامل المجرى. وعند الفتح الكامل يكون المجرى خالياً من العوائق تقريباً، فيكون الفاقد في الضغط منخفضاً ويمرر الصمام الشوائب والترسبات أفضل من صمامات الخنق ذات المقعد.

هذا صمام عزل، يُشغَّل مفتوحاً بالكامل أو مغلقاً بالكامل ولا يُترك مفتوحاً جزئياً للتحكم في التدفق. وتحكم المواصفة EN 12288 صمامات البوابة المصنوعة من سبائك النحاس، فتحدد المواد ومعدلات الضغط والحرارة والأبعاد والاختبار والعلامات. وقد حلّت جزئياً محل المواصفة البريطانية الأقدم BS 5154:1991 التي لا تزال سارية. وتغطي EN 12288 المقاسات من DN 8 إلى DN 500 والتصنيفات من PN 6 إلى PN 63 إضافة إلى Class 150 و Class 300 ، أي أن درجة الضغط خاصية للصمام نفسه ولا يمكن استنتاجها من نوعه.

يُحدَّد عند الطلب: المقاس الاسمي، ودرجة الضغط، ونوع السن، وسبيكة النحاس وما إذا كانت مقاومة لنزع الزنك (DZR)، ونوع الساق صاعدة أو غير صاعدة. ونوع السن أهم من رقم المقاس: فالسن المتوازي BSPP يدخل في السن المخروطي BSPT ثم يسرّب، والسن NPT يعلق داخل فتحة BSPT لاختلاف زاوية الجناح.
