مسامير شقّ حسب ISO 1234 (سابقاً DIN 94 ) بأقطار اسمية من 0,6 mm إلى 20 mm ، من الفولاذ ومن الفولاذ المقاوم للصدأ A2 و A4 ومن النحاس الأصفر والنحاس. تُمرَّر في ثقب مثقوب وتُفتح ساقاها لتثبيت الصواميل المسنّنة ومسامير الوصل ومسامير أقفال الربط.
الأسعار عند الطلب. تواصل معنا للتأكد من التوفر والحصول على عرض سعر.

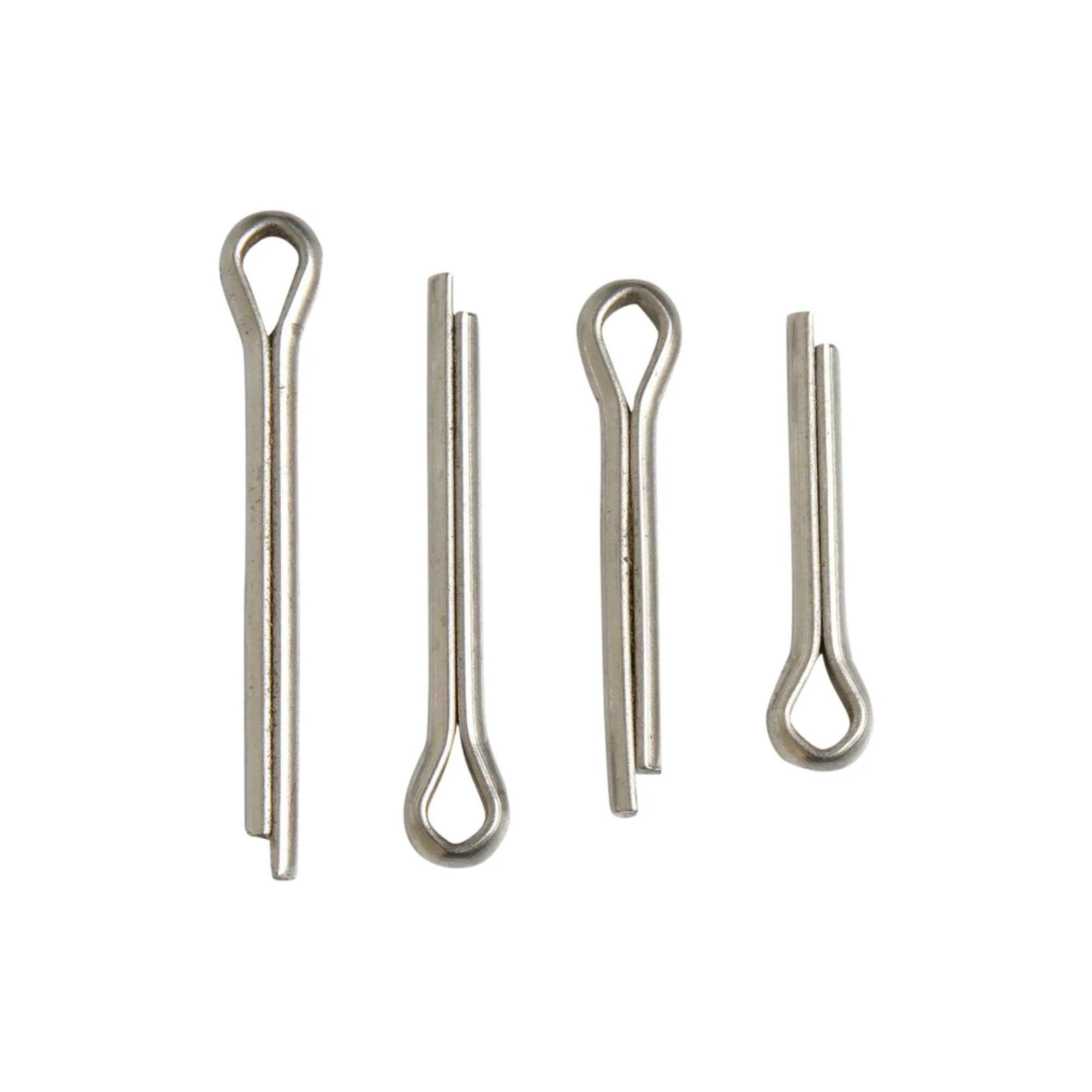

مسمار الشقّ سلك نصف مستدير مثنيّ ليشكّل عيناً في أحد طرفيه وساقين في الطرف الآخر. يُدفع عبر ثقب عرضي وتُثنى الساقان للخلف على العمود أو على وجه الصامولة فلا يمكن لأي شيء أن ينفكّ. وهو قفل ميكانيكي مانع لا يعتمد على الاحتكاك، ويُعدّ وسيلة التثبيت القياسية للصواميل المسنّنة ومسامير الوصل والارتكاز وصُرَر العجلات ومسامير أقفال الربط.
وتحدد ISO 1234 ، التي حلّت محل DIN 94 ، مسامير الشقّ بأقطار اسمية من 0,6 mm إلى 20 mm ، من الفولاذ ومن الفولاذ المقاوم للصدأ بالدرجتين A2 و A4 ومن النحاس الأصفر والنحاس. ويكون الترميز بالقطر الاسمي في الطول. وتُصنع إحدى الساقين أطول قليلاً من الأخرى لتسهيل إدخال المسمار وفتحه.
ويُختار المقاس الاسمي من ثقب القطعة لا من سنّ المسمار، ويُختار الطول بحيث تصل الساقان إلى مسافة كافية لثنيهما بالكامل دون ترك ذيل طويل يتعلق بما حوله. وتُستخدم المسامير المقاومة للصدأ حيث يتعرض التجميع للجو أو للغسيل أو لمياه البحر، والدرجة A4 هي درجة التعرض للكلوريدات.
ومسامير الشقّ قطع تُستعمل مرة واحدة؛ فالمسمار الذي فُتح ثم قُوِّم وأُعيد تركيبه قد أُجهد عند موضع الثني ويجب استبداله عند كل إعادة تركيب. وعند الطلب يُحدَّد القطر الاسمي والطول والمادة.
| المواصفة | ISO 1234 — مسامير الشقّ (سابقاً DIN 94 ؛ وكذلك CSN 021781 و PN 82001 و UNI 1336 ) |
|---|---|
| مدى القطر الاسمي | من 0,6 mm إلى 20 mm |
| المواد | فولاذ؛ فولاذ مقاوم للصدأ بالدرجتين A2 و A4 ؛ نحاس أصفر؛ نحاس |
| الترميز | القطر الاسمي × الطول (مثال 3,2 × 32 )؛ ويُختار القطر الاسمي من الثقب العرضي |
| الشكل (القطع الظاهرة) | سلك نصف مستدير مثنيّ إلى عين بساقين، إحداهما أطول قليلاً من الأخرى؛ بتشطيب لامع مقاوم للصدأ |
| اختيار درجة الفولاذ المقاوم للصدأ | الدرجة A2 (عائلة 304 ) للاستخدام العام، والدرجة A4 (عائلة 316 بنسبة 2٫00 - 3٫00 % موليبدينوم) للتعرض للكلوريدات والأجواء البحرية |
