طوق خرطوم بمسمارين

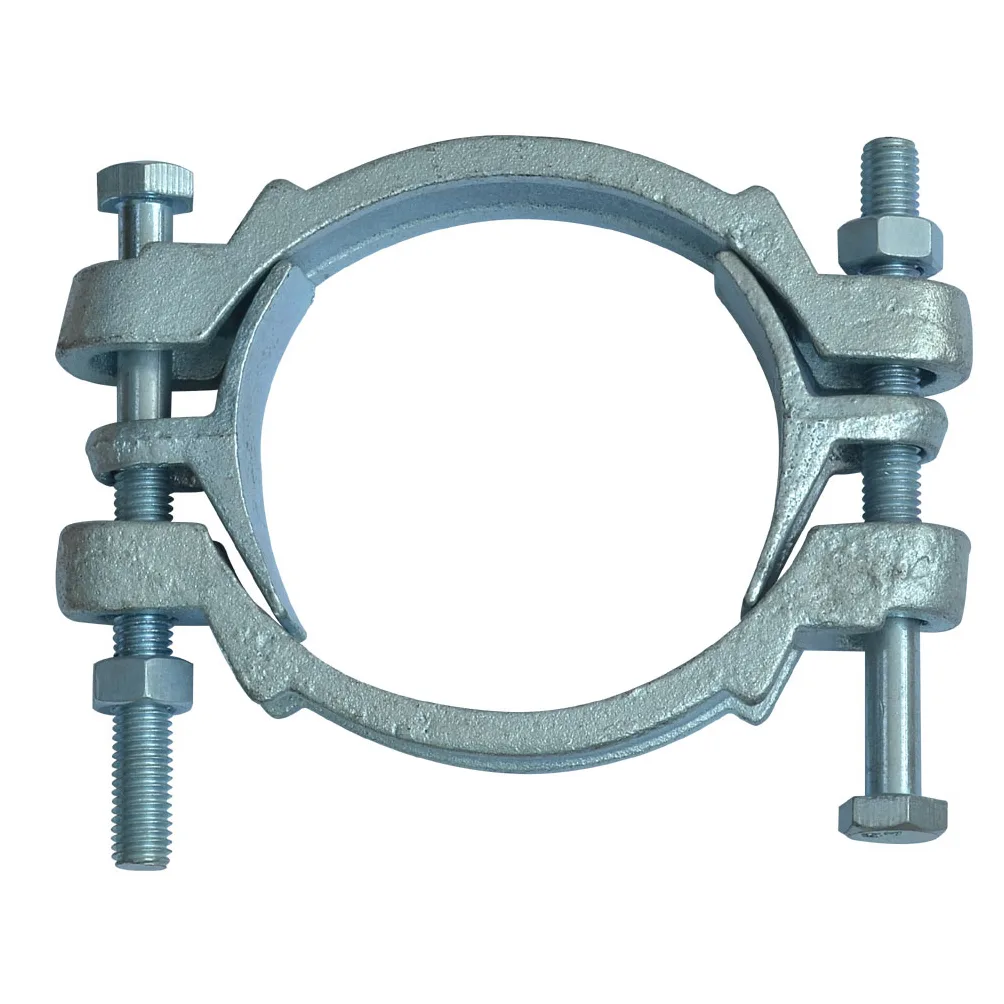

الطوق ذو المسمارين هو البديل الثقيل للطوق الدودي في الخراطيم الصناعية كبيرة التجويف. فنصفان مصبوبان بأذرع براغي مقواة يُشدّان معاً بمسمارين، وتنغرس الحواف الداخلية في غلاف الخرطوم لتثبته على السن. ولأن النصفين يُشدّان تجاه بعضهما بدل أن يُلفّا حول الخرطوم، تكون قوة الشد أعلى بكثير وتتوزع بالتساوي على جانبي الخرطوم.

ويكون الاختيار بحسب القطر الخارجي المقاس للخرطوم. وشركة Dixon ، وكتالوج أطواقها منشور، تنص صراحة على قياس القطر الخارجي للخرطوم بدقة قبل الطلب، وتدرج مداها من الأطواق ذات المسمارين بنطاقات قطر خارجي من 1-8/64 بوصة إلى 3-32/64 بوصة، ومع السروج حتى 17-32/64 بوصة، أي من نحو 29 مم إلى 445 مم. وعزوم الربط المنشورة لديها تتراوح من 15 إلى 60 رطل-قدم في المدى العادي ومن 40 إلى 260 رطل-قدم في المدى المزود بسروج، وعلى مسامير جافة، مع تحذير من أن تشحيم المسامير يضر بأداء الطوق.

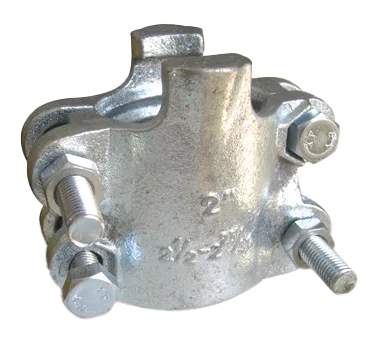

ولم يُعثر على رقم ISO أو DIN يحكم هذا النمط الأمريكي ذي المسمارين. وفي الممارسة الأوروبية يكون طوق تثبيت الخرطوم على السن هو طوق الأمان حسب EN 14420-3 (وسابقاً DIN 2817 ) مع سنون الخراطيم حسب EN 14420-2 ، وهو تصميم مختلف من قشرتين بأربعة مسامير وأسنان تمسك غلاف الخرطوم. فإذا اشترط العمل المواصفة EN 14420-3 فإن الطوق ذا المسمارين ليس الصنف نفسه.

يُحدَّد عند الطلب: القطر الخارجي للخرطوم مقاساً فوق الغلاف، ونوع الخرطوم - إذ تنصح Dixon بمراجعة الصانع قبل استخدام هذه الأطواق على الخراطيم ذات السلك الحلزوني - والتشطيب المطلوب.
