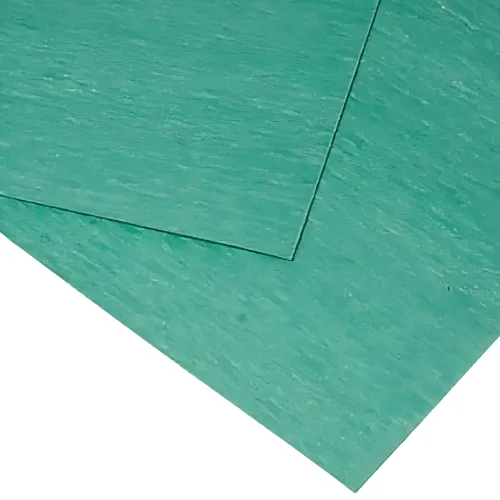

لوح إحكام من الألياف المضغوطة لقص جوانات الفلنجات والمعدات. ألياف معدنية وأراميدية مرتبطة برابط مطاطي، وهو نوع FA حسب DIN 28091-2 . يُقص على أبعاد الفلنجات حسب ASME B16.21 أو EN 1514-1 .
الأسعار عند الطلب. تواصل معنا للتأكد من التوفر والحصول على عرض سعر.
لوح الألياف المضغوطة هو مادة الجوانات متعددة الأغراض في الورشة. تُدرفل الألياف مع رابط مطاطي لتكوين لوح كثيف يمكن قصه وتخريمه في الموقع، فيغطي لوح واحد كل فلنجة وغطاء وجسم مضخة وفتحة رجل في المنشأة دون الحاجة إلى تخزين جوانة لكل مقاس. وتصنّف DIN 28091-2 المواد بهذا التركيب كألواح إحكام قائمة على الألياف من النوع FA ، بينما تعطي ASTM F104 نظام الترميز الخطي المستخدم لوصف درجة بعينها.
والنقطة المهمة عند الشراء أن لوح الألياف المضغوطة ليس مادة واحدة. فالدرجات تختلف في نوع الألياف والرابط والكثافة، ولكل درجة نطاق ضغط ودرجة حرارة خاص بها ينشره الصانع في مخطط p x T . ولوحان أخضران متطابقان في المظهر قد يكون لهما حدّان مختلفان جدًا، لذا يُطلب رمز الدرجة ومخطط p x T الخاص بها بدلًا من الشراء باللون والسماكة وحدهما.
والسماكة هي القرار الآخر. فالجوانة الرقيقة تُحكم أفضل وترتخي أقل، ولا تلزم الجوانة الأسمك إلا لتعويض عدم انتظام وجه الفلنجة أو تشوّهه. وتُقص الجوانة على أبعاد مواصفة الفلنجة المستخدمة — ASME B16.21 لفلنجات ASME B16.5 ، و EN 1514-1 لفلنجات EN 1092-1 بتصنيف PN — مع تحديد ما إذا كانت الجوانات مطلوبة بوجه كامل أو داخل دائرة المسامير.
| نوع المادة | لوح إحكام من الألياف المضغوطة — ألياف معدنية وأراميدية مرتبطة برابط مطاطي؛ وهو لوح الإحكام القائم على الألياف من النوع FA حسب DIN 28091-2 |
|---|---|
| تصنيف الدرجة | تُوصف مواد الجوانات غير المعدنية بترميز ASTM F104 الخطي؛ يُرجى طلب رمز الدرجة من الصانع |
| أبعاد الجوانة المقصوصة | تُقص حسب ASME B16.21 لفلنجات ASME B16.5 ، أو حسب EN 1514-1 لفلنجات EN 1092-1 بتصنيف PN . وأبعاد الجوانة تتبع مواصفة الفلنجة ومقاسها وفئتها، ولا تُختار بصورة مستقلة. |
| مقاس اللوح | 1.5 م × 1.5 م |
| مدى السماكة المتوفر | من 0.5 mm إلى 5 mm |
| طريقة التوريد | يُورَّد بألواح كاملة مقاس 1.5 م × 1.5 م تُقص منها الجوانات. يُرجى تحديد السماكة وعدد الألواح، أو مقاسات الفلنجات المطلوب قصّها. |
