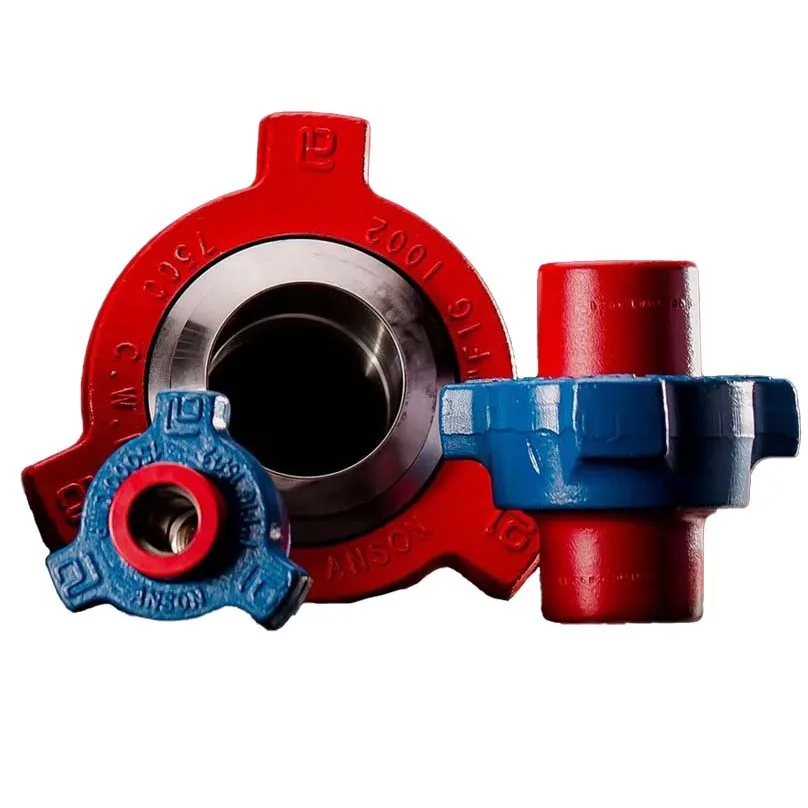

وصلة مطرقية بأطراف ملولبة أو ملحومة

الوصلة المطرقية مفصل ملولب من ثلاث قطع لخطوط الضغط العالي: قطعة ذكرية وقطعة أنثوية وصامولة بأذرع طَرق تدور على سن ACME . تُطرق الصامولة بالمطرقة لشدّ القطعتين معاً، فينتج مفصل يمكن فكّه وإعادة تركيبه مراراً في الموقع دون فلنشات أو مسامير. والأطراف الملولبة line pipe وأطراف اللحام التناكبي كلتاهما قياسية.

رقم الـ Figure لا المقاس هو ما يحدد فئة الضغط. تنشر Parveen Industries القيم التالية للضغط البارد C.W.P. : Fig 50 عند 500 psi ، و Fig 100 عند 1,000 psi ، و Fig 200 و Fig 206 عند 2,000 psi ، و Fig 400 عند 4,000 psi ، و Fig 600 و Fig 602 عند 6,000 psi ، و Fig 1002 و 1003 و 1004 عند 10,000 psi ، و Fig 1502 عند 15,000 psi ، و Fig 2002 عند 20,000 psi ، بمقاسات من 1 إلى 12 بوصة. وهناك فئتان ينزل تصنيفهما مع كبر المقاس ولا يُظهر ذلك جدول المرجع السريع: Fig 400 ينزل إلى 2,500 psi من 5 إلى 8 بوصة، و Fig 1003 ينزل إلى 7,500 psi في مقاسي 4 و 5 بوصة. أما تصنيفات الخدمة الحامضية فأقل من ذلك: ينزل Fig 1002 إلى 7,500 psi و Fig 1502 إلى 10,000 psi . وتُطلى وصلات الوسط الحامض المصنّعة وفق NACE MR-01-75 و API RP-14E باللون الزيتوني وتُوسم NACE .

يختلف الإحكام باختلاف الفئة. ففئات الضغط المنخفض تُحكم معدن على معدن عبر السطحين المخروطي والكروي، وفئات الضغط المتوسط تضيف حلقة O-ring على القطعة الذكرية، وفئات الضغط العالي تستخدم حلقة إحكام شفوية قابلة للاستبدال داخل القطعة الأنثوية، ومن Viton للخدمة الحامضية. كما تُرمَّز الفئات بالألوان: Fig 200 و 206 صامولة زرقاء وقطع رمادية، و Fig 400 صامولة سوداء وقطع حمراء، و Fig 602 صامولة سوداء وقطع برتقالية، و Fig 1002 صامولة حمراء وقطع زرقاء، و Fig 1502 صامولة زرقاء وقطع وردية. غير أن اللون عُرف لدى المصنّع ولا يُعتمد عليه وحده.

عند الطلب يُحدَّد رقم الـ Figure والمقاس الاسمي ونوع الخدمة قياسية أم حامضية وشكل الطرف. ولا يجوز مطلقاً خلط القطع والصواميل بين فئات Figure مختلفة، إذ تتقارب أبعاد بعض الفئات إلى حدّ يسمح بالتركيب رغم اختلاف تصنيف الضغط اختلافاً تاماً.
