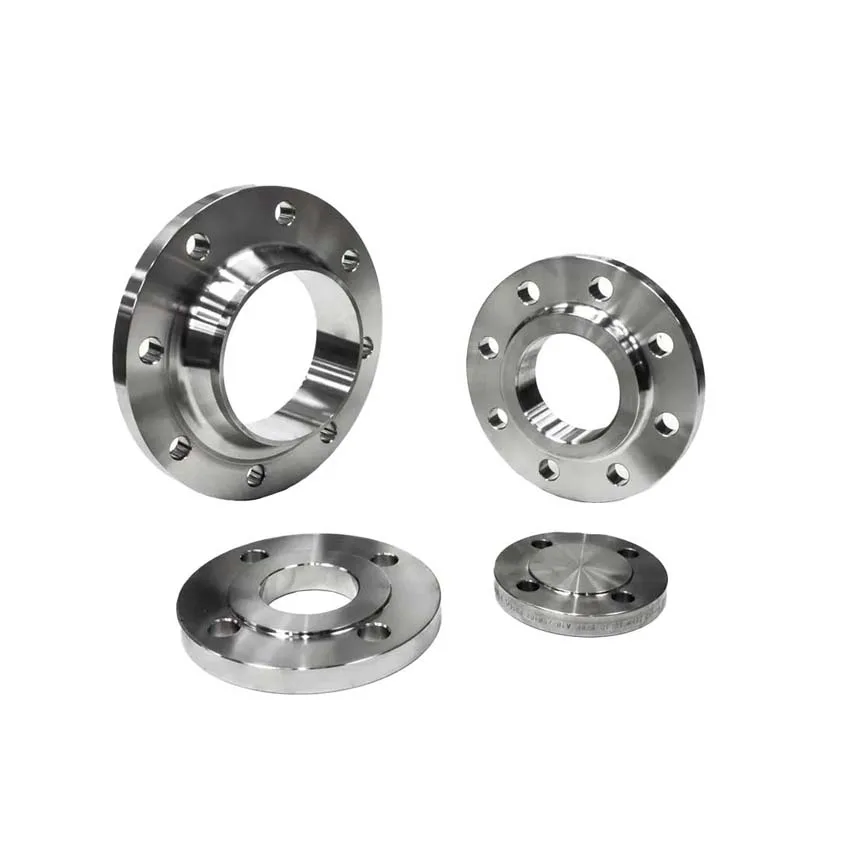

فلنجات أنابيب من الفولاذ الأوستنيتي المقاوم للصدأ وفق EN 1092-1 (بنظام PN ) أو ASME B16.5 (بنظام Class ). أنماط برقبة لحام ومنزلقة وصفيحية وعمياء وحرّة، للوصلات المبرغية بحشية في خطوط العمليات والخدمات.
الأسعار عند الطلب. تواصل معنا للتأكد من التوفر والحصول على عرض سعر.
تصنع فلنجات الأنابيب من الفولاذ المقاوم للصدأ وصلة مبرغية بحشية يمكن فكها للصيانة. وتُورَّد وفق أحد نظامين مستقلين: EN 1092-1 حيث تُصنَّف الفلنجة بنظام PN والرقم فيه هو الضغط بالبار عند 20 درجة مئوية، و ASME B16.5 حيث تُصنَّف بنظام Class والرقم فيه عديم الوحدة. وتغطي ASME B16.5 المقاسات من NPS 1/2 إلى NPS 24 في الفئات 150 و 300 و 400 و 600 و 900 و 1500 ، ومن NPS 1/2 إلى NPS 12 في الفئة 2500 .
والنظامان غير متبادلَين. فعند DN50 / NPS 2 تكون دائرة براغي الفلنجة EN 1092-1 بدرجة PN16 قطرها 125 mm بأربعة براغٍ M16 ، بينما دائرة براغي الفلنجة ASME B16.5 بفئة Class 150 لنفس القطر تبلغ 120,7 mm بأربعة مسامير 5/8 بوصة UNC . وربط إحداهما بالأخرى يضع كل مسمار تحت إجهاد انحناء. ولا توجد فئة ASME تعادل PN16 ولا درجة PN تعادل Class 150 .
وتختلف التصنيفات باختلاف الكود لا باختلاف الأبعاد فحسب، والفارق ينعكس اتجاهه بين الكودين. فبموجب ASME B16.5 تُصنَّف فلنجة Class 150 من مواد المجموعة 2.2 — أي 316 و A182 F316 و A351 CF8M — عند 19,0 bar في درجة الحرارة المحيطة، بينما تُصنَّف الفلنجة نفسها من مواد المجموعة 2.3 — أي 316L و 317L و 304L — عند 15,9 bar فقط، أي بخصم 16 % مقابل انخفاض الكربون، وهو خصم يُغفل كثيرًا. أما في EN 1092-1 فتنعكس العلاقة: إذ تُصنَّف 1.4404 ( 316L ) أعلى من 1.4301 ( 304 ) عند كل درجة حرارة. فلا تنقل تصنيفًا من كود إلى آخر.
ولا تُعرَّف الفلنجة بالقطر والضغط وحدهما. عند الطلب حدّد المواصفة، ودرجة PN أو الفئة Class ، ونوع الفلنجة — إذ ترقّم EN 1092-1 الأنواع: 01 صفيحية للحام، و 02/04 حرّة، و 05 عمياء، و 11 برقبة لحام، و 12 منزلقة بعنق، و 13 ملولبة بعنق وغيرها — وشكل الوجه، والقطر الخارجي للأنبوب وسماكة جداره التي ستُخرَّط أو تُلحم الفلنجة عليها، ودرجة المادة. والوجه البارز من النوع B1 هو الأكثر استعمالًا، أما النوع A فوجهه مستوٍ.
| المواصفات | EN 1092-1 (بنظام PN ) أو ASME B16.5 (بنظام Class ). وتغطي ASME B16.5 من NPS 1/2 إلى 24 في الفئات 150 و 300 و 400 و 600 و 900 و 1500 ، ومن NPS 1/2 إلى 12 في الفئة 2500 |
|---|---|
| أنواع الفلنجات ( EN 1092-1 ) | 01 صفيحية للحام، و 02/04 حرّة، و 05 عمياء، و 11 برقبة لحام، و 12 منزلقة بعنق، و 13 ملولبة بعنق، و 21 مدمجة، و 32 إلى 37 أطواق ونهايات مطويّة |
| أشكال الوجه ( EN 1092-1 ) | A مستوٍ، و B1/B2 بارز، و C لسان، و D مجرى، و E نتوء، و F تجويف، و G نتوء بحلقة O ، و H مجرى بحلقة O . والنوع B1 ذو الوجه البارز هو الأكثر استعمالًا |
| تصنيف الضغط وفق EN 1092-1 للمادة 1.4404 ( 316L ) | PN16 : 16,0 bar في حرارة الغرفة، و 15,1 عند 100 C ، و 12,7 عند 200 C ، و 11,0 عند 300 C ، و 10,2 عند 400 C ، و 9,7 عند 500 C . و PN40 : 40,0 / 37,9 / 31,8 / 27,6 / 25,7 / 24,3 bar عند الدرجات نفسها |
| تصنيف الضغط وفق ASME B16.5 فئة Class 150 | 19,0 bar من -29 إلى 38 C للمجموعة 2.2 ( 316 و A182 F316 و A351 CF8M )؛ و 15,9 bar للمجموعة 2.3 ( 316L و 317L و 304L ). أي أن 316L أدنى تصنيفًا من 316 في نظام ASME وأعلى من 304 في نظام EN 1092-1 |
| أبعاد التزاوج عند DN50 / NPS 2 | EN 1092-1 بدرجة PN16 : القطر الخارجي 165 mm ، ودائرة البراغي 125 mm ، وأربعة براغٍ M16 . و ASME B16.5 بفئة Class 150 : القطر الخارجي 152,4 mm ، ودائرة البراغي 120,7 mm ، وأربعة مسامير 5/8 بوصة UNC . والفارق بين دائرتَي البراغي 4,3 mm واللوالب من نظامين مختلفين |
| التبادل البُعدي ( EN 1092-1 ) | تتشارك الدرجتان PN10 و PN16 الأبعاد نفسها من DN15 إلى DN150 ، ولهذا تُوصف البضاعة بأنها PN10/16 ؛ أما فوق DN150 فلكل درجة PN أبعادها. وينتقل عدد البراغي من 4 إلى 8 عند DN65 في PN10/16 ، بينما لا ينتقل في PN6 إلا عند DN125 |
| درجات المواد | مجموعات الملحق G في EN 1092-1 : 11E0 = 1.4301 ( 304 )، و 13E0 = 1.4404 ( 316L )، و 14E0 = 1.4401 ( 316 )، و 15E0 = 1.4571 ( 316Ti ). وفي ASME B16.5 : المجموعة 2.2 = A182 F316 / A351 CF8M ، والمجموعة 2.3 = 316L / 317L / 304L |
