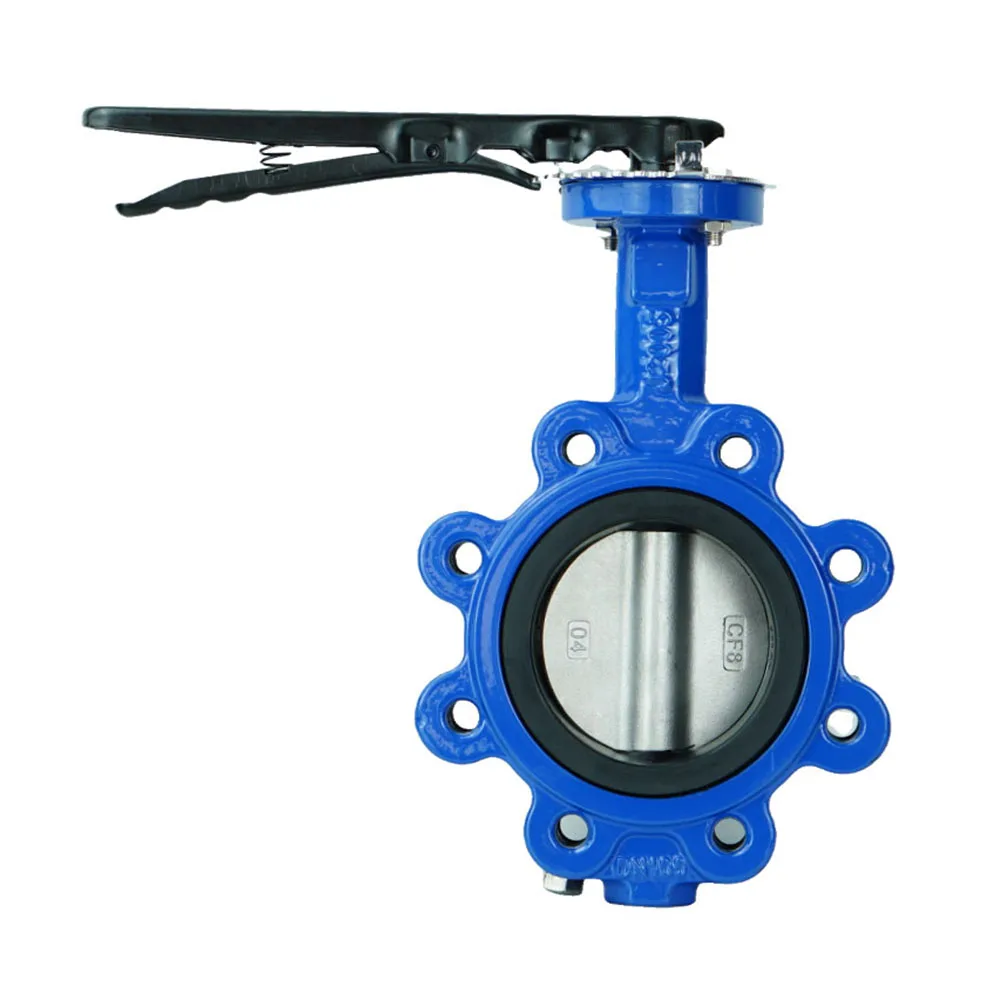

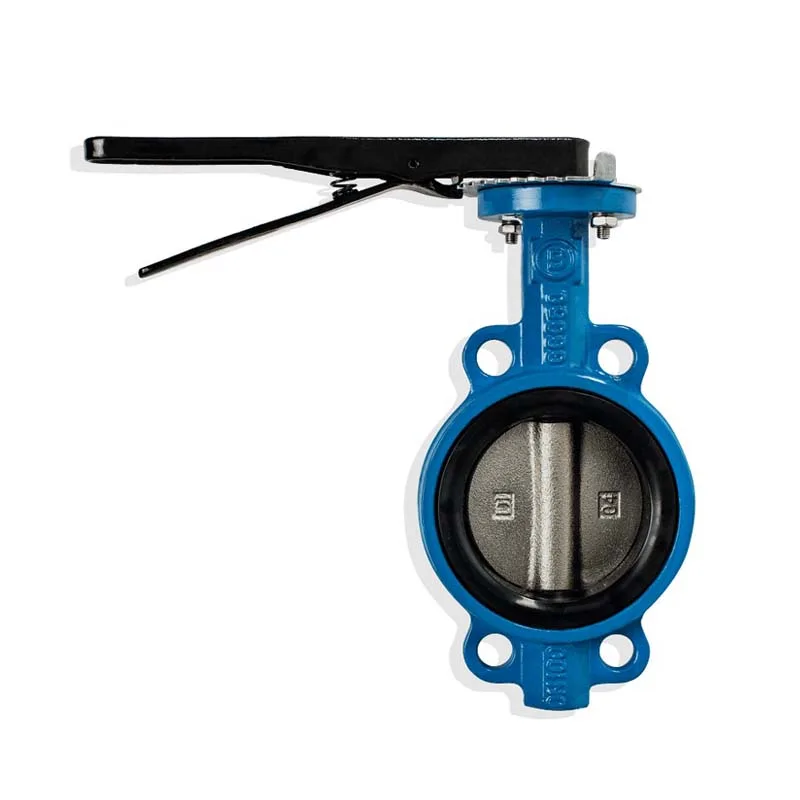

صمام فراشة نوع اللج بمقعد مرن وقرص من الفولاذ المصبوب ASTM A351 CF8 ومشغّل بذراع. وتستقبل الآذان الملولبة مسامير كل فلنجة على حدة، فيمكن فك أحد جانبي الخط والصمام مغلق.
الأسعار عند الطلب. تواصل معنا للتأكد من التوفر والحصول على عرض سعر.
يحمل صمام الفراشة نوع اللج آذاناً ملولبة حول الجسم. وتُربط كل فلنجة مقابلة في الآذان من جهتها بدلاً من المرور عبر الصمام، فيصبح الصمام نقطة ثابتة في الخط ويمكن فك أي من جانبي الخطوط والصمام حابس للضغط. وهذا هو الفارق الكامل عن جسم الويفر، وهو سبب استخدام صمامات اللج في نهايات المجمّعات وعند مآخذ المضخات وفي كل موضع يلزم فيه سحب قطعة أنبوب للصيانة.
وهذه الإمكانية ليست تلقائية. فتنص API 609 على أن صمامات اللج التي لا توجد انقطاعات في سطح جلوس حشيتها قد تصلح للخدمة المغلقة الطرف فقط عند تركيبها وصفيحة حاجز المقعد في جهة الضغط، وعلى أن الصمامات غير المصمَّمة للخدمة المغلقة الطرف تُعلَّم بعبارة Not for Dead-End Service. فاقرأ علامة الجسم قبل الاعتماد على صمام لج لحبس ضغط أمام فلنجة مفتوحة، وانتبه لفرق الضغط الذي علّمه الصانع عليه.
والقرص في الصورة مصبوب عليه "CF8"، وهي درجة الصب الأوستنيتية في المواصفة ASTM A351 المقابلة للدرجة المطروقة 304. وهو قرص جيد للخدمة العامة في المياه والهواء والكيماويات الخفيفة؛ أما عند وجود الكلوريدات فالدرجة المطلوبة هي CF8M المكافئة المصبوبة للدرجة 316. والمقعد بطانة مطاطية مرنة تقوم كذلك مقام حشية الفلنجة، ودرجتها هي التي تحدد التوافق مع المائع.
عند الطلب يُحدَّد المقاس الاسمي، ومواصفة الفلنجات التي لُولبت الآذان لها، وخامتا القرص والمقعد، ونوع المشغّل، والحاجة إلى الخدمة المغلقة الطرف من عدمها. ويُتأكَّد من ضغط التشغيل مع المورّد، فلا تقنين مطبوع على الصمام في الصورة.
| نمط الجسم | فلنجة مفردة (لج): آذان ملولبة حول الجسم تستقبل مسامير كل فلنجة مقابلة على حدة، فيمكن فك أي من جانبي الخط والصمام في موضعه |
|---|---|
| خامة القرص | فولاذ أوستنيتي مصبوب مقاوم للصدأ ASTM A351 CF8، وهو درجة الصب المقابلة للدرجة المطروقة 304 |
| الخدمة المغلقة الطرف | ليست تلقائية. تنص API 609 على أن صمامات اللج الخالية من انقطاعات سطح جلوس الحشية قد تصلح للخدمة المغلقة الطرف فقط عند تركيبها وصفيحة حاجز المقعد في جهة الضغط، وأن غير المصمَّمة لذلك تُعلَّم بعبارة Not for Dead-End Service. فتُقرأ علامة الجسم |
| توافق الفلنجات (نهايات اللج وفق MSS SP-67) | نهايات اللج المطابقة لـ MSS SP-67 متوافقة مع الفلنجات وفق ASME B16.1 فئة 25 أو 125، و ASME B16.5 فئة 150، و ASME B16.24 فئة 150، و ASME B16.42 فئة 150، أو AWWA C207 |
| المقعد | بطانة مطاطية مرنة تغطي تجويف الجسم ووجهيه وتقوم مقام حشية الفلنجة. وتُحدَّد درجة المطاط عند الطلب |
| المشغّل | ذراع بصفيحة تعشيق مسنّنة |
| البُعد وجهاً لوجه | لصمامات الفئة A من نوعي الويفر واللج وفق API 609، مقاسة معدن إلى معدن عبر أوجه الجسم: 43 mm عند NPS 2، و 46 mm عند NPS 2.1/2 و NPS 3، و 52 mm عند NPS 4، و 56 mm عند NPS 5 و 6، و 60 mm عند NPS 8، و 68 mm عند NPS 10، و 78 mm عند NPS 12 و 14، و 102 mm عند NPS 16، و 114 mm عند NPS 18، و 127 mm عند NPS 20، و 154 mm عند NPS 24، وصولاً إلى 276 mm عند NPS 48. القيمة تتغير مع المقاس ولا يصح ذكر رقم واحد |
| مواصفة الفلنجات (تُحدَّد عند الطلب) | يجب تحديد نمط التثقيب المصمَّم له الصمام: EN 1092-1 بضغط PN10/16 أو ASME B16.5 فئة Class 150. وهما منظومتان منفصلتان: فعند DN50 / NPS 2 تكون دائرة البراغي 125 mm في EN مقابل 120,7 mm في ASME، وبراغي M16 مقابل 5/8 بوصة UNC. وهما غير متبادلتين |
| مواصفات المنتج (لنوع الصمام) | MSS SP-67 (صمامات الفراشة بنهايات ويفر ولج وفلنجية، من NPS 1.1/2 إلى NPS 72)؛ و EN 593 (صمامات الفراشة المعدنية بنهايات ويفر ولج وفلنجية ولحام تناكبي، من PN 2,5 إلى PN 160 ومن Class 150 إلى Class 900، ومن DN 20 إلى DN 4000)؛ و API 609 الفئة A (صمامات مقنّنة بضغط التشغيل البارد لدى الصانع، بقرص ومقعد متحدي المركز عادةً، من NPS 2 إلى NPS 48 لأنماط ربط فلنجات ASME Class 125 أو 150) |
