أطواق خراطيم دودية

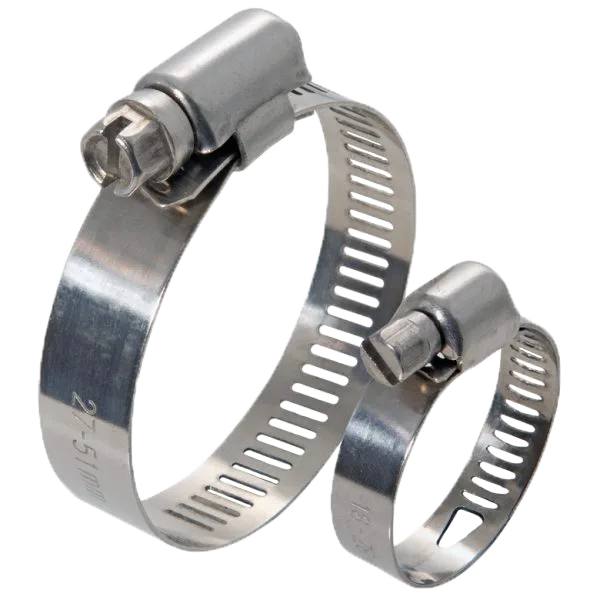

الطوق الدودي هو طوق الخراطيم للأغراض العامة: شريط وبيت ومسمار يتعشق سنّه في شقوق الشريط أو نتوءاته. وإدارة المسمار تسحب الشريط بانتظام. والأطواق في الصورة ذات شريط مثقّب، وهو النمط الأمريكي، والأكبر منهما يحمل علامة 27-51 مم.

وفي السوق عرفان يختلفان في تحديد المقاس. فالنمط الأمريكي يتبع SAE J1508 - وتذكر Dixon أن أطواقها الدودية مطابقة لـ SAE J1508 التي حلّت محل المواصفة العسكرية WW-C-440B - ويُدرج بحسب القطر الخارجي للخرطوم بشريط عرضه 1/2 بوصة، ومقاسه 24 يغطي من 1-1/16 إلى 2 بوصة، أي 27-51 مم وهي العلامة المطبوعة على شريط الطوق في الصورة. أما النمط الألماني فيتبع DIN 3017-1 الخاصة بالأطواق ذات الإدارة الدودية بالشكلين A و B ، ويُدرج بنطاقات شد من 8-16 مم حتى 140-160 مم بشريط 9 مم، وحتى 220-240 مم بشريط 12 مم.

وعزم الربط صغير ومهم. فالأرقام المنشورة لأطواق DIN 3017 هي من 3 إلى 4 نيوتن متر لشريط 9 مم ومن 4,2 إلى 6,8 نيوتن متر لشريط 12 مم؛ وتعطي Dixon حداً أقصى موصى به قدره 50 رطل-بوصة أي نحو 5,6 نيوتن متر لأطواقها الدودية. فالربط الزائد يقطع غلاف الخرطوم، والناقص يترك الوصلة تزحف. وتنص Dixon على النقطة التي كثيراً ما تُفهم خطأ: عزوم الربط تخص تصنيف مسمار الطوق نفسه وليست دليلاً على ضغط تشغيل أي مجموعة خرطوم رُكّب عليها هذا الطوق.

أما قدرة الضغط فمصدرها الخرطوم والوصلة، وهي تنخفض كلما كبر القطر: إذ يصنّف أحد الموردين أطواق DIN 3017 بشريط 9 مم عند ضغط وسط أقصى قدره 45 بار للمقاس 8-16 مم و 5 بار للمقاس 140-160 مم، بحسب نوع الخرطوم وشكل الوصلة. ويُحدَّد عند الطلب: نطاق الشد، وعرض الشريط، وفئة مقاومة التآكل، وما إذا كان المسمار كذلك يجب أن يكون من الفولاذ المقاوم للصدأ.
