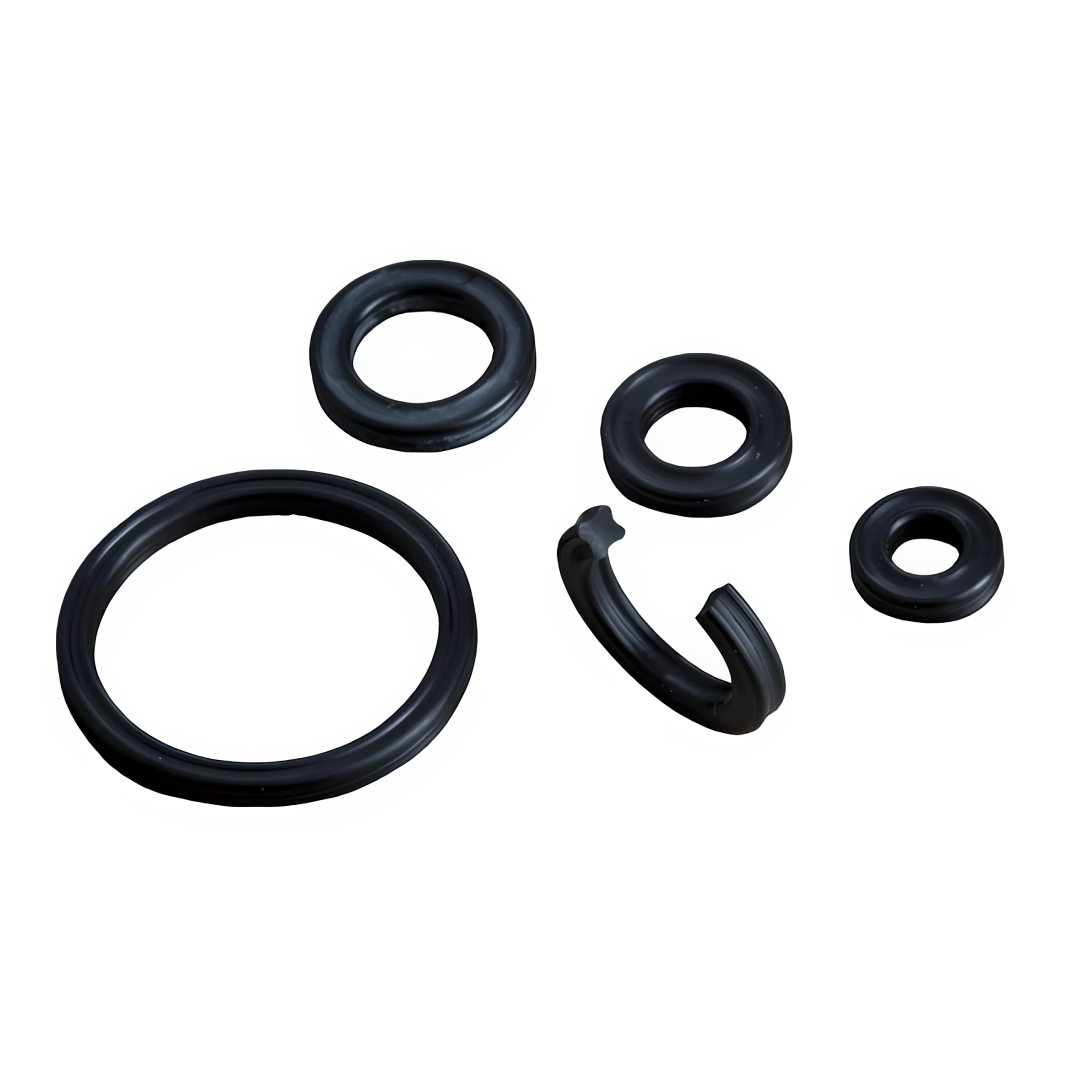

حلقة إحكام رباعية الفصوص طراز X (كواد رينغ)

تعمل حلقة الـ X-ring، وتُباع كذلك باسم كواد رينغ، بالمبدأ نفسه الذي تعمل به حلقة الأورينج: انضغاط قطري ابتدائي ثم تلامس منشّط بالضغط، غير أن مقطعها ذو أربعة فصوص بدل المقطع الدائري الواحد. فيحمل كل جانب من المجرى خطي إحكام بدل خط واحد، وتحتفظ الأودية بين الفصوص بمادة التزييت عند سطح الإحكام.

وسبب اختيارها هو الخدمة الترددية. فحلقة الأورينج في مجرى تردّدي بطيء قد تنزلق عند جزء من محيطها وتتدحرج عند جزء آخر، ويؤدي الالتواء المتراكم إلى تمزّق الحلقة تمزّقًا حلزونيًا، وهو ما يُعرف بالفشل اللولبي. أما المقطع رباعي الفصوص فيتعشّق مع المجرى بحيث تنزلق الحلقة ولا تتدحرج، ولهذا كانت حلقة X العلاج المعتاد حيث فشلت حلقة الأورينج فشلًا لولبيًا، وبخاصة عند سرعات تردّد دون نحو 0,3 m في الدقيقة وفي المكوّنات ذات الضغط المنخفض أو المتوازن.

تُشغَّل مجاري حلقات X أعمق من مجرى الأورينج المكافئ، فتُحكم الحلقة عند انضغاط قطري أقل، ومن ثم باحتكاك أقل وبريٍ أقل. ولهذا نتيجة عملية: حلقات الإسناد القياسية الخاصة بالأورينج لا تناسب مجرى حلقة X، ويجب تشغيل حلقة الإسناد على أبعاد المجرى الفعلية.

تتبع المقاسات أرقام AS568، فتكون حلقة X مطابقة بعديًا لحلقة الأورينج المقابلة، والعرف المتبع إضافة الرقم 4 كبادئة لرقم الأورينج عند الطلب. وفي الخدمة المتحركة يُختار أكبر مقطع تسمح به المساحة، لأن الحلقة الأسمك تستوعب تفاوتًا أكبر. ويُذكر رقم AS568 والخامة والصلادة، ويُتأكد من عمق المجرى قبل التركيب.
